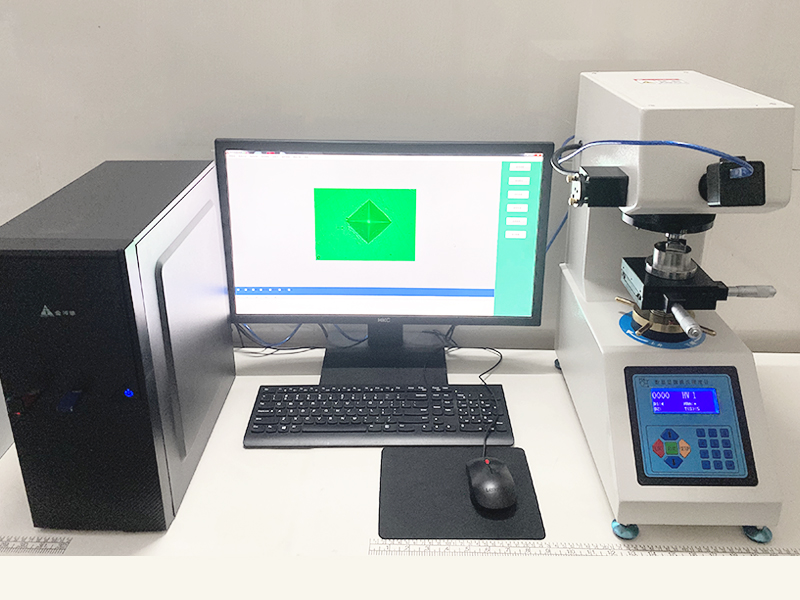

硬度计工厂讲仪器在机械，光学，光源上采用独特的，精密的设计，使压痕成像更清晰，测量更精确；
a.寻找像平面
(1)针尖试样应采用“光点找像法”。
一般显微硬度计测量显微镜物方视场只有0.25～0.35mm，在此视场范围外区域，在测量显微镜目镜视场内，眼睛是看不见的。而针尖类试样顶尖往往小于0.1mm，所以在安装调节试样时，很难把此顶尖调节在视场内；如果此顶尖在视场周围而不在视场内，则在升降工作台进行调节时不小心就会把物镜镜片顶坏，即使不顶坏物镜，找像也很困难，为解决这个问题，提出“光点找像法”方法。
开启测量显微镜的照明灯泡，这时在物镜下面工作台上就有一个圆光斑，把针尖试样垂直于工作台安装在此光斑的中心，升高工作台，使此针尖的顶尖离开物镜约1mm，这时眼睛观察顶尖部位，调节工作台上的两个测微丝杆，使物镜下照明光点在前后左右对称分布在此顶尖上(这一步骤必须仔细)，随后缓慢调节升降机构，这时在目镜视场中即会看到一个光亮点，这就是此顶尖上的反射光点，再进一步调节升降即可找到此针尖的像。
(2)表面光洁度很高的试样(如显微硬度块)应采用边缘找像法。
显微硬度试验中，试样表面光洁度一般都是很高的，往往是镜面，表面上没有明显观察特征，而显微硬度计中所有高倍测量显微镜的景深都是非常小的，只有1～2μm，所以在调焦找像平面时，对于缺乏经验的操作者是很困难的，甚至会碰坏物镜，所以操作者有的留用表面残留痕迹来找像平面，但有时往往无残留痕迹时，建议采用边缘找像法。
即按上述同样方法使用照明光点(约为0.5～1mm)的中心对准试样表面轮廓边缘，则在目镜视场内看到半亮半暗的交界处即为此轮廓边缘，随后进一步调节升降即可找到此表面边缘的像。
b.调节照明
为防止倾斜照明对压痕对角线长度测量精确度的影响，要调节照明光源，使压痕处在视场中心时按两对角线区域分的四个区间亮度一致，通过观察测微目镜视场内压痕像的清晰程度，可将照明光源经上、下、前、后、左、右方向稍稍移动，直至观察到压痕像最明亮，没有阴影为止；移动工作台微分筒将压痕像前、后、左、右移动，测微目镜视场内均应明亮，没有阴影的压痕像为好。
c.视度归正
我们知道测量显微镜测压痕时，是把压痕经物镜放大后，成像在目镜前分划板上，进行瞄准测量。由于人眼视差异(如正常眼、近视眼、远视眼)作为放大镜作用的目镜必须放在各种不同位置，才能对分划板的刻线作清楚观察(即刻线这时为最“细”)，这个步骤(调节目镜相对于分划板距离)称为视度归正，不然会影响测量正确性。
d.压痕位置的校正
通过试验力载荷在测微目镜视场看到的压痕像，若其偏移视场中心较大，则需要进行压痕位置校正，通过物镜座几个调整螺钉反复调整，直到在测微目镜视场内压痕像居中为止，(调整几个螺钉时不要移动工作台)并相互锁紧。
e.调焦
为找到正确成像位置，应注意要调节使压痕边缘清晰，而不是压痕对角线或对角线交点清晰。我们需要测量的是这个四棱角锥体坑表面棱形的对角线长度。为帮助操作者掌握这一步骤，这里提出“视差判别法”，当用分划板刻线或十字交点对准压痕对角线顶尖时，人眼相对于目镜左右移动，这时如调焦不正确，即压痕边缘象不完全落在分划板上，则会发现此边缘相对于分划线会左右移动。
这说明调焦不正确，如人眼相对目镜的位置不一致，则一定存在测量误差，此时应进一步调焦，直至此边缘相对分划线在人眼晃动时无相对位置才为正确。
